Capriata TB_1 e sua topologia


Il macroelemento di tipo "TB_1" è una capriata in acciaio. Può avere una geometria strutturale davvero varia, purchè siano rispettate alcune semplici regole:

  • il corrente inferiore è un unico superelemento (vedi Il superelemento in CalcS),
  • il corrente superiore è composto da due superelementi, in generale formanti una "falda" (benchè ciò non sia strettamente necessario).
  • Il corrente inferiore ed i due correnti superiori sono complanari e la loro direzione è la medesima (a meno di un angolo minore di 90 gradi che costituisce la pendenza della falda.
  • fra il corrente inferiore ed uno dei due correnti superiori vi sono  dei superelementi (detti "di parete", Wall Member) che iniziano nel primo e finiscono nel secondo, o viceversa.
  • tutti gli elementi di "TB_1" sono angolari doppi del tipo _||_ (vedi ALUI (angolari con imbottiture _||_))
  • il corrente inferiore (Lower Chord) è un superelemento di elementi tipo beam nel cui nome di proprietà è contenuta la stringa "TB_1_LC".
  • i correnti superiori (Higher Chords) sono superelementi di elementi tipo beam nel cui nome di proprietà è contenuta la stringa "TB_1_HC".

In queste righe abbiamo usato le parole "inferiore" o "superiore": CalcS assume che  "alto" sia la direzione indicata dal versore dell'asse Z globale del modello FEM di partenza.


Definiamo quindi:


- Wall Member (WM) - elemento di parete: è l'elemento della capriata che collega i due correnti (alle due estremità è caratterizzato, in genere, da un nodo TB_1_JNT); è, inoltre, sollecitato da una forza assiale costante.


- Chord Member (CM) - corrente: è l'elemento continuo della capriata TB_1; esso è caratterizzato da una sollecitazione assiale non costante, incrementata o ridotta attraverso le forze di scorrimento trasmesse dagli elementi di parete in corrispondenza di ogni nodo TB_1_JNT.

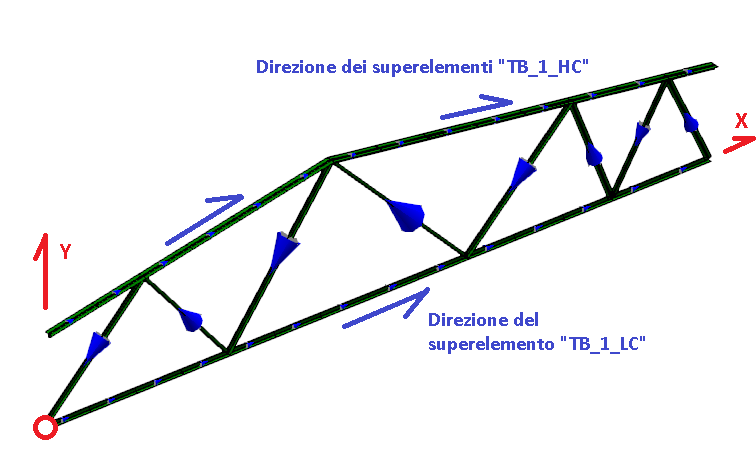

La capriata di tipo "TB_1", una volta riconosciuta da CalcS, ha un suo sistema di riferimento locale destrorso XYZ ben chiaramente definibile:

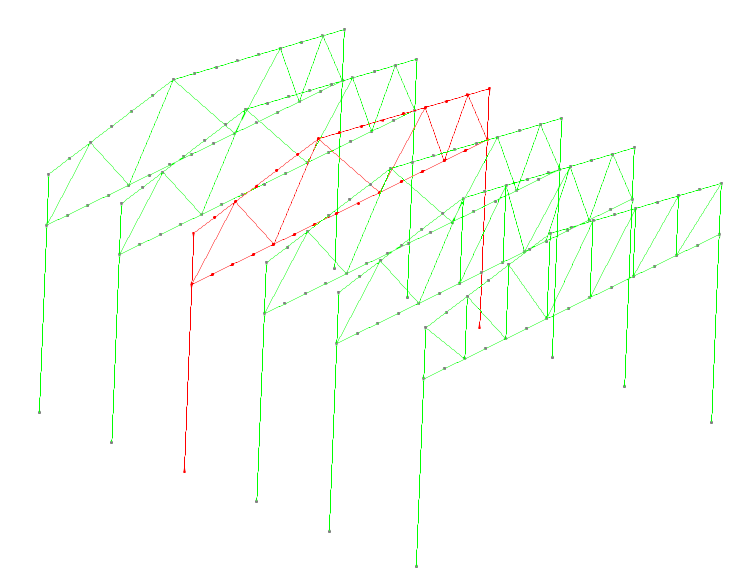

La scheda di calcolo TB_1 (TB_1 (scheda di calcolo capriata)) calcola la capriata, ne fa il disegno esecutivo, ne progetta la connessione alle colonne, secondo quanto descritto nella rispettiva parte del manuale (nella immagine qui sotto un esempio di una capriata "TB_1" disegnata in CAD in pochi secondi (Esportare una scheda di calcolo in CAD).
