In questa pagina vogliamo vedere un esempio di utilizzo del metodo dei macroelementi in JASP. Vediamo come arrivare dal modello FEM all'esecutivo impiegando CalcS e JASP, ambedue in versione DEMO.

Verranno impiegate due colonne di tipo C_1, ed una capriata di tibo TB_1.

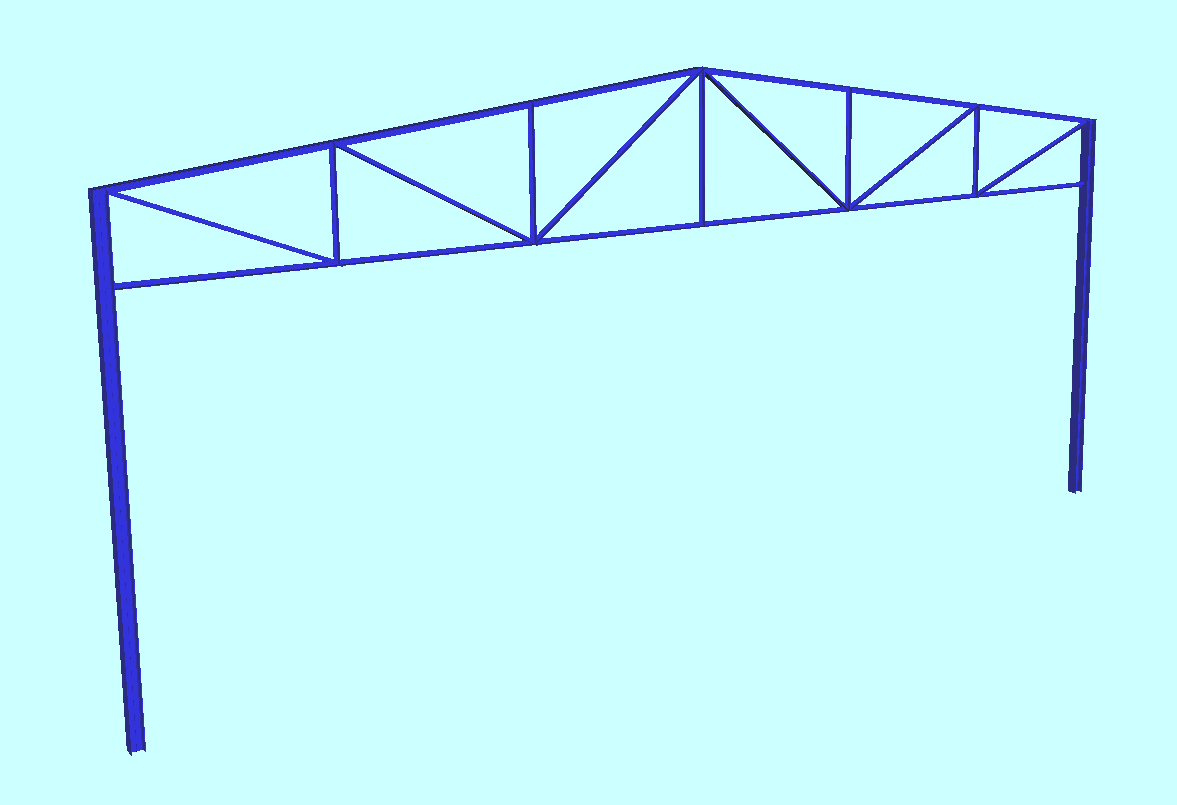

Uno screenshot del modello strutturale di JASP รจ rappresentato in figura seguente. E' possibile scaricare il modello JASP, e le elaborazioni effettuate da CalcS, a questo link: http://www.calcs.it/itahelp/JASP_5_example.rar

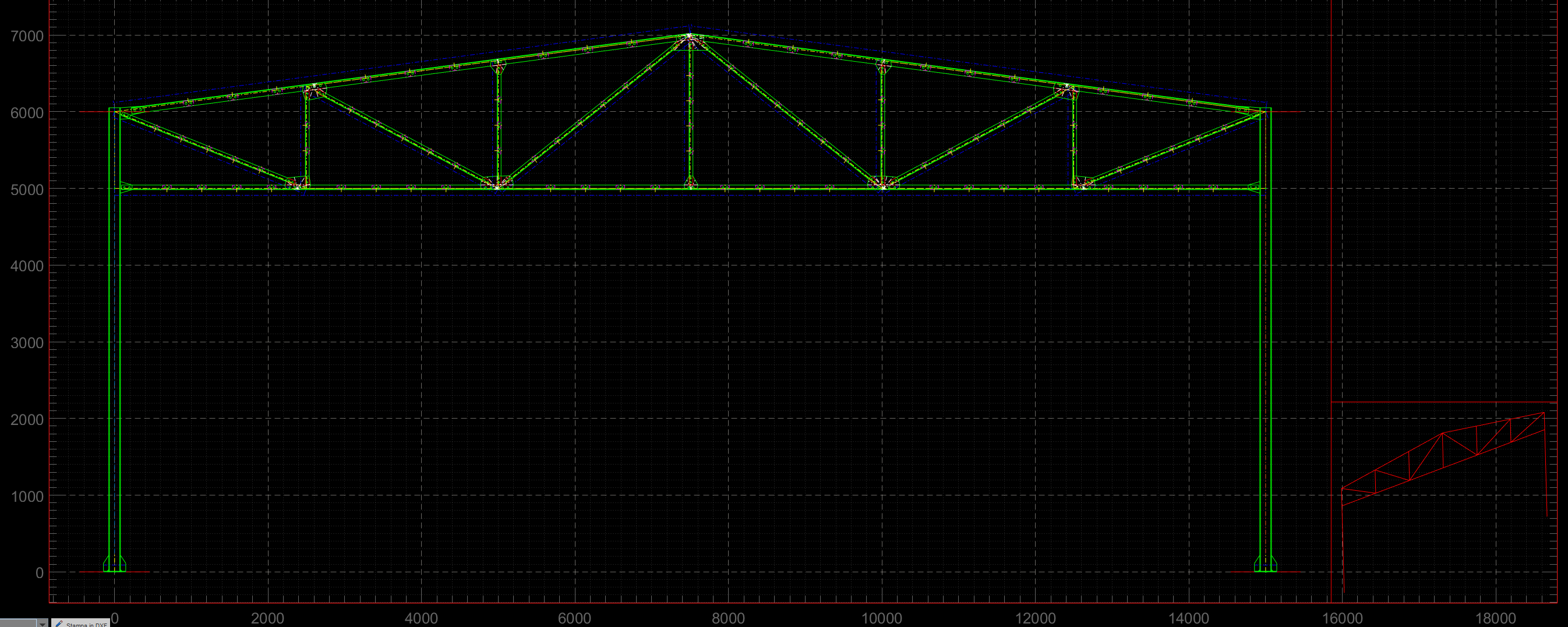

Dopo aver esportato il modello strutturale (in JASP dopo aver calcolato si usa il comando relazioni->CalcS) ed averlo importato in CalcS (modelli FEM -> Jasp) troveremo le schede dei vari elementi, ed il disegno esecutivo della capriata

con tutti in nodi calcolati, esportabile in formatio DWG.

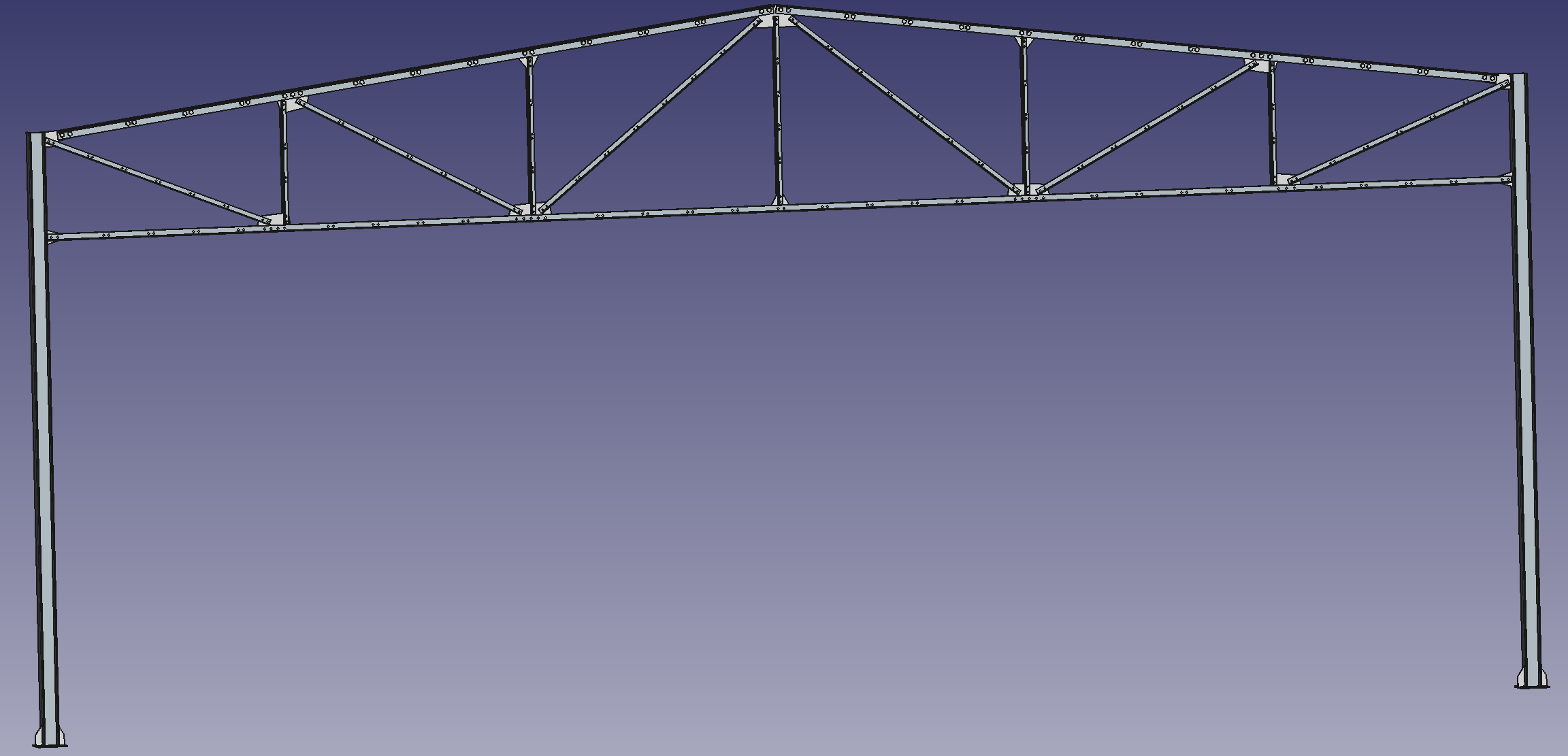

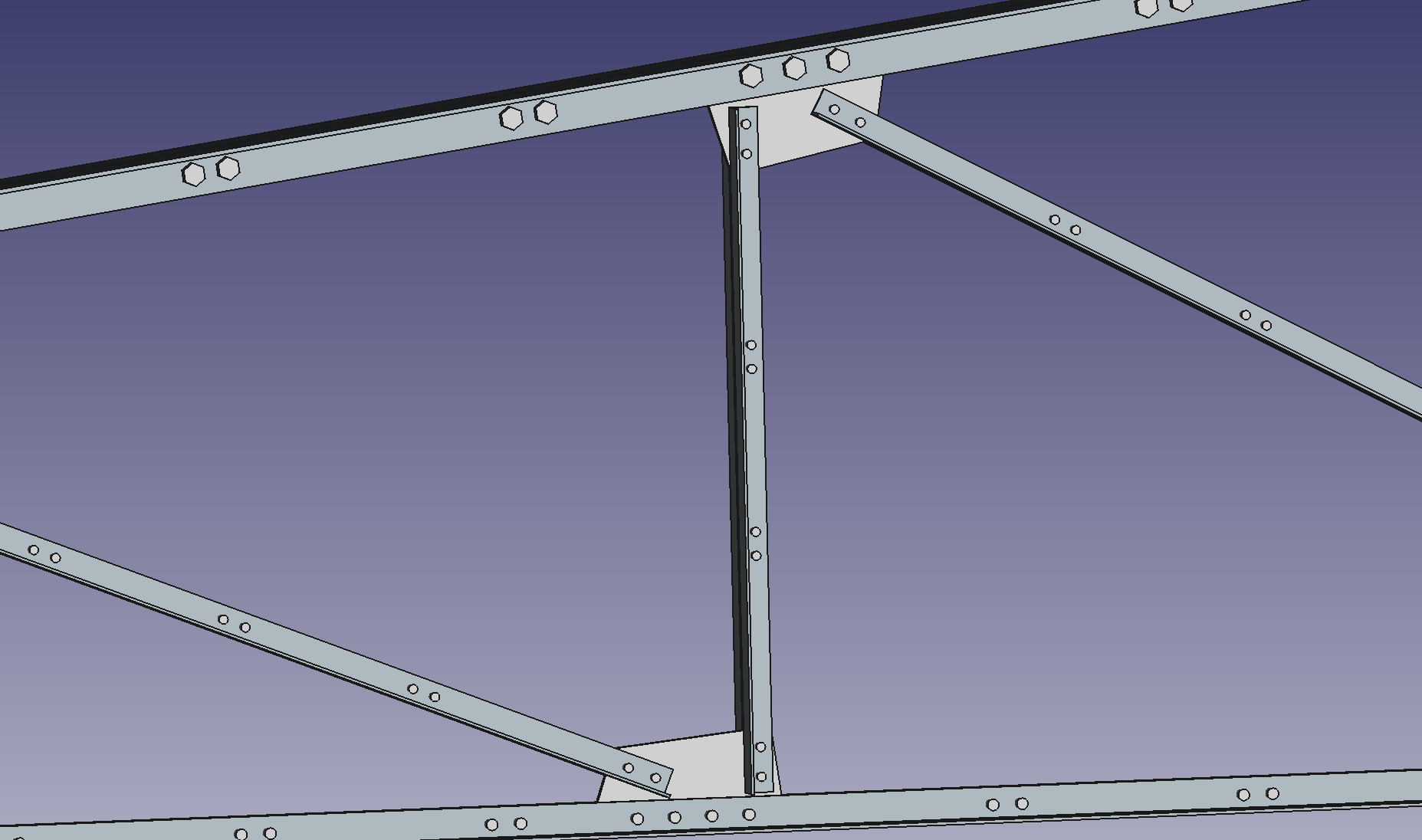

Nelle versione superiori di CalcS (tramite il comando file-esporta in FreeCAD) potremo anche ottenere un 3D esportabile in BIM. Nelle immagini seguenti alcuni dettagli.




Questa semplice struttura viene discussa in un corso organizzato da P-learning.
