CalcS, nel calcolo della capriata reticolare TB_1, assume le seguenti ipotesi:

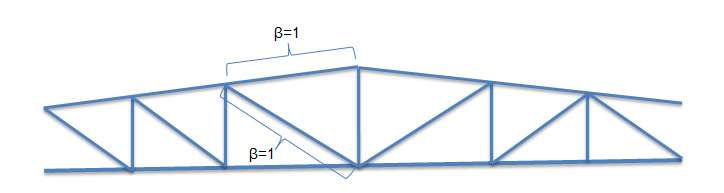

- la lunghezza di libera inflessione delle aste di parete corrisponde alla distanza tra nodo inziale e nodo finale di ogni superelemento di parete, considerando un coefficiente β unitario in entrambe le direzioni principali;

- la lunghezza di libera inflessione dei correnti inferiore e superiore corrisponde alla distanza tra due nodi successivi del corrente, in corrispondenza degli elementi di parete, considerando un coefficiente β unitario in entrambe le direzioni principali.

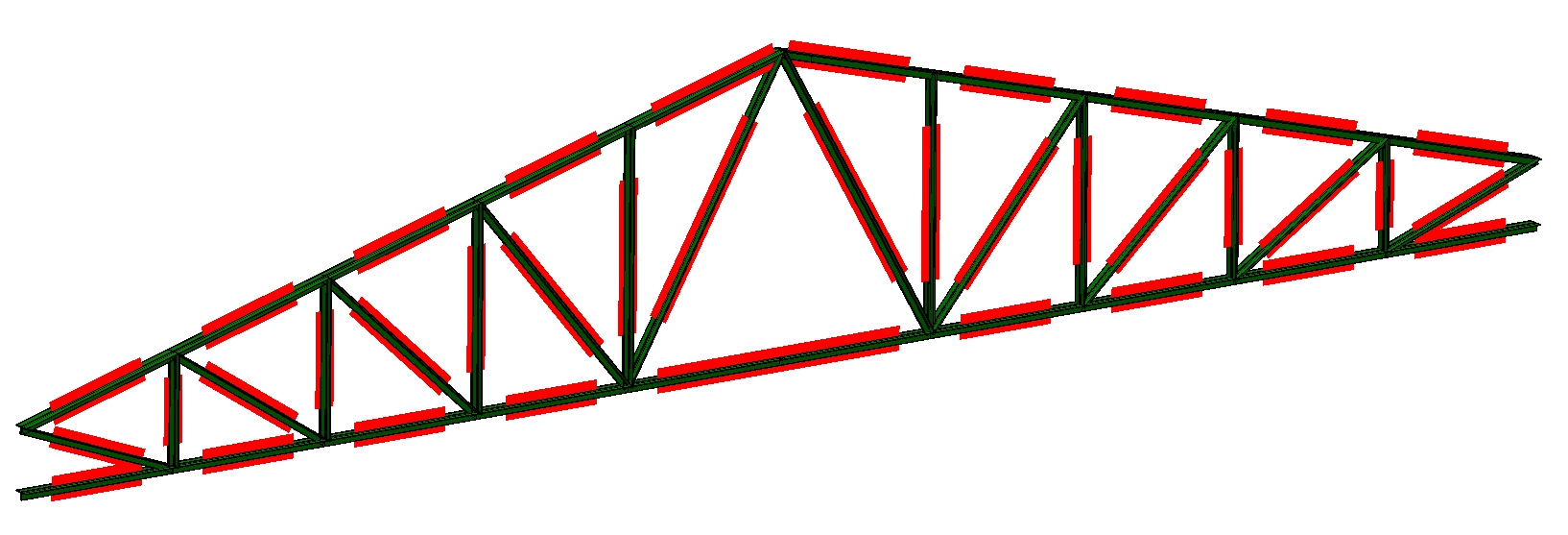

Nella seguente immagine viene mostrata la lunghezza di libera inflessione considerata nel calcolo delle aste, nel piano della reticolare; la simbologia utilizzata nella figura rappresenta l'interruzione della lunghezza di libera inflessione (L0) delle aste in corrispondenza dei TB_1_JNT.

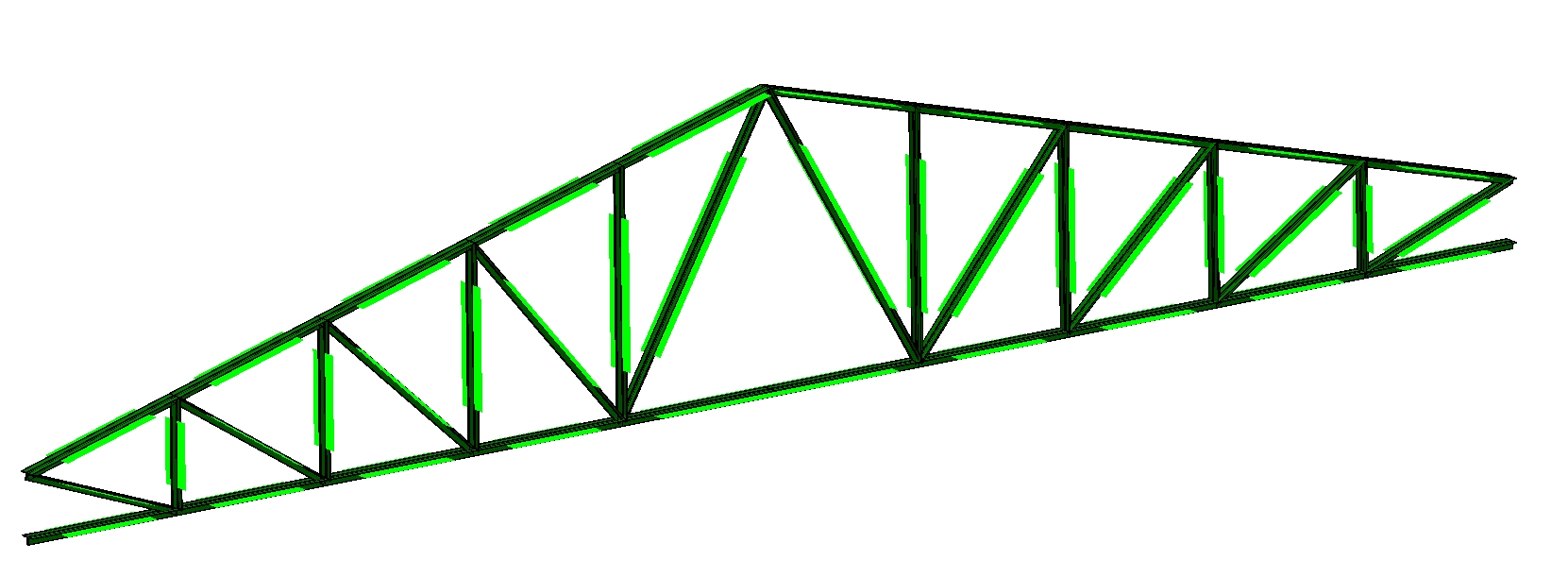

Nella seguente immagine viene mostrata la lunghezza di libera inflessione considerata nel calcolo delle aste, nel piano perpendicolare al piano della reticolare; vale la stessa simbologia del caso precedente.
