Il macroelemento "FB_2" è una trave in acciaio, in profilo a doppio T (ad esempio HEA 300 o IPE 600).


Il macroelemento "FB_2" è un unico superelemento avente le seguenti caratteristiche:

  • La sezione di cui è costituito è un profilo presente nel profilario dei profili a doppio T, ad esempio [IPE 300],
  • è in acciaio (ad esempio S355),
  • è non verticale (il nodo iniziale ed il nodo finale del macroelemento hanno diverse posizioni nel piano XY),
  • Nel nome della proprietà asta del superelemento è presente la stringa di testo "FB_2",
  • è un elemento pensato per connettersi con cerniere alle eventuali colonne su cui appoggia,
  • è un elemento su cui possono iniziare o finire controventi di tipo WB_1 (La campata di controvento WB_1)


la trave FB_2 può vincolarsi con una cerniera resistente a taglio e a trazione a colonne di tipo C_1, purchè giaccia nel piano della anima della colonna.

La scheda usata per calcolare il nodi di connessione è H_beamcolumn_hinge (Nodo cerniera flangiato trave-colonna).


Quindi ad esempio una trave di tipo "FB_2" è un superelemento verticale avente nome della proprietà beam:


"TraveIPE per tettoia [IPE 200] FB_2 S355".


Un esempio di applicazione è il seguente: Una trave FB_2 appoggia su una colonna C_1 e su un puntone WB_1, e supporta un sistema di arcarecci SSP_1 tra loro collegati da controventi di falda RB_1.



Un ulteriore esempio di applicazione di una trave di tipo FB_2 è quella di trave in semplice appoggio per solai di edifici multipiano:

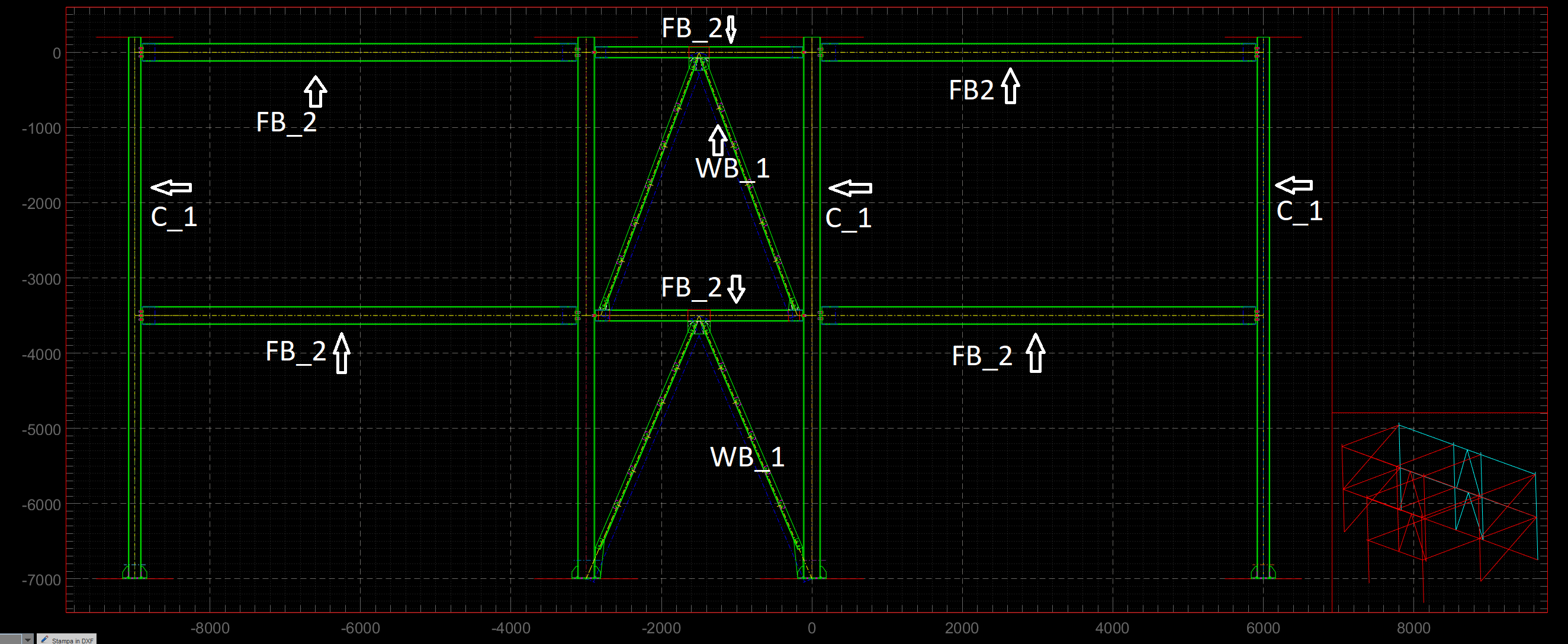

nel seguito nella vista 2D ottenuta tramite il comando VIEWPORTbyMacroElement

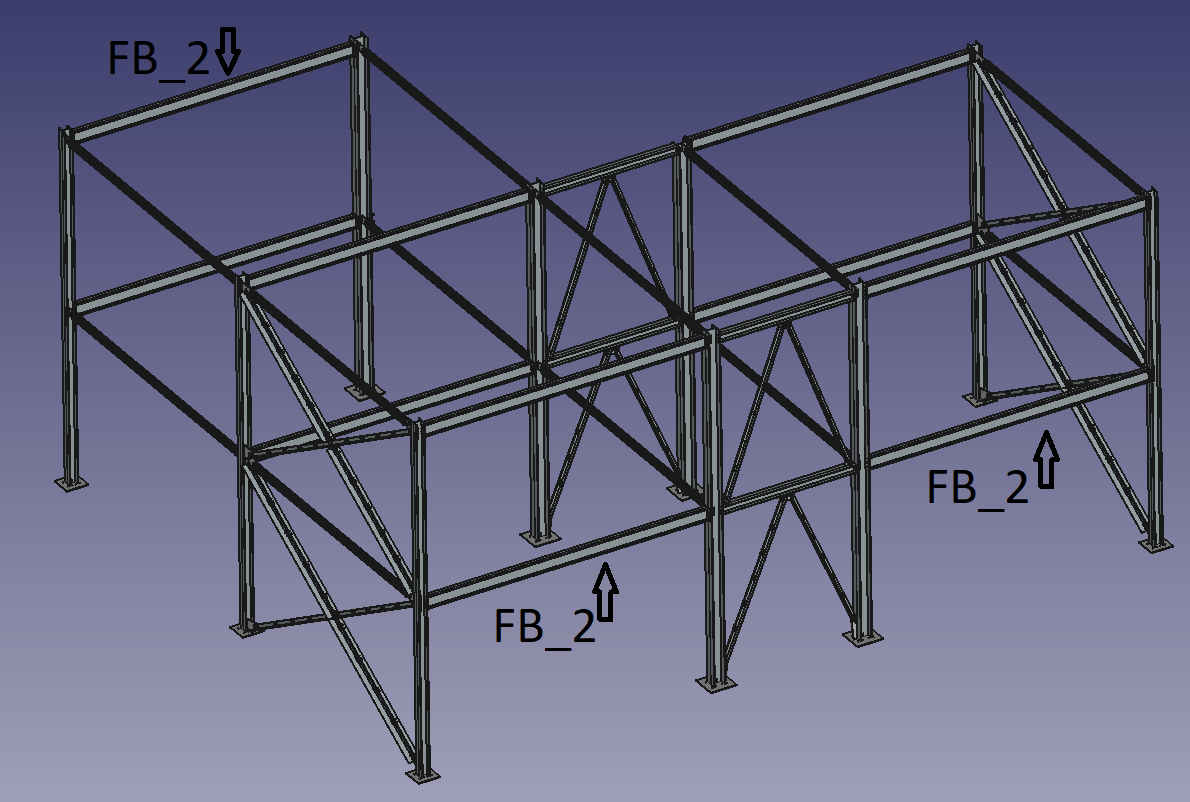

e nella immagine seguente nel modello 3D Freecad ottenuto tramite il comando Esporta in FreeCad.
