Tramite il comando "F.E.Models"->"Inspect XXX" è possibile visualizzare il modello ad elementi finiti importato con il software XXX.

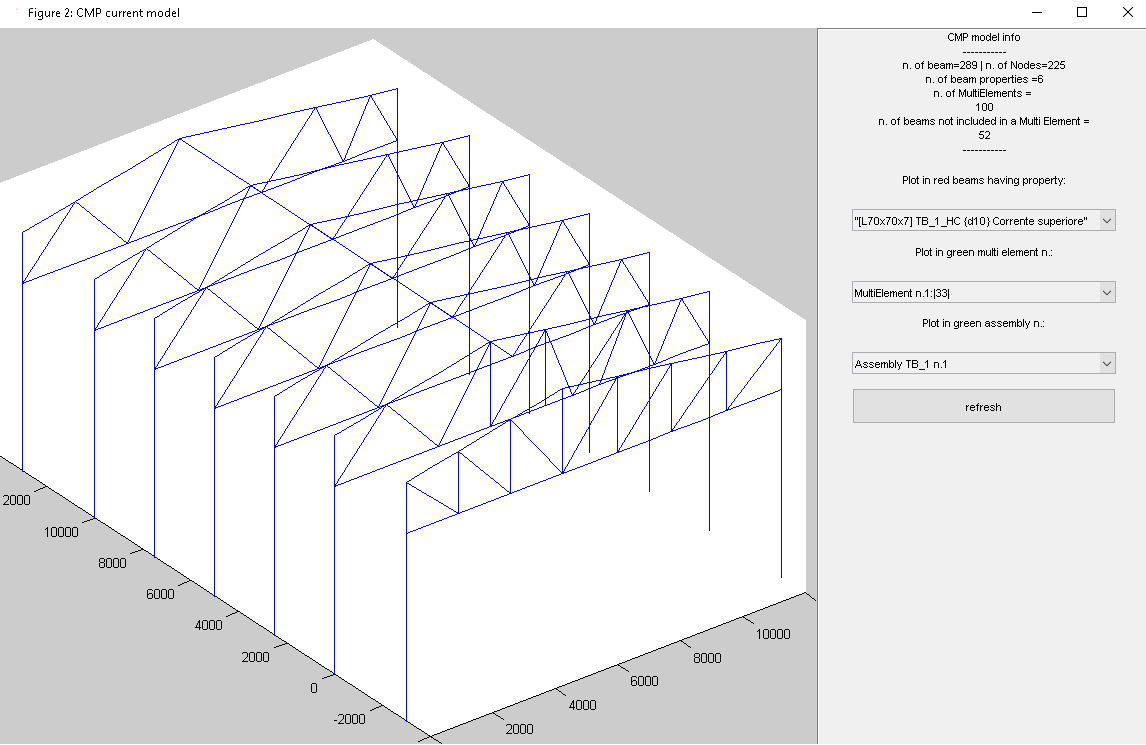

Ad esempio (in figura sottostante) la finestra di ispezione potrebbe aprirsi in questo modo:

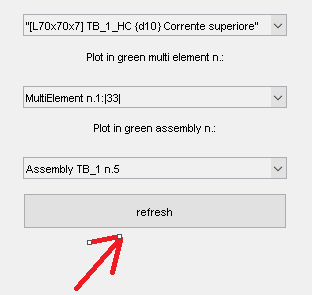

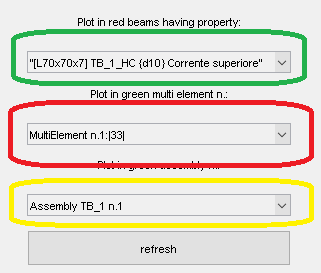

I pop-up presenti a destra consentono di selezionare:

• tutti i beam aventi una certa proprietà (in verde),
• tutti i beam appartenenti ad un certo superelemento (in rosso),
• tutti i beam appartenenti ad un certo macroelemento (in giallo).

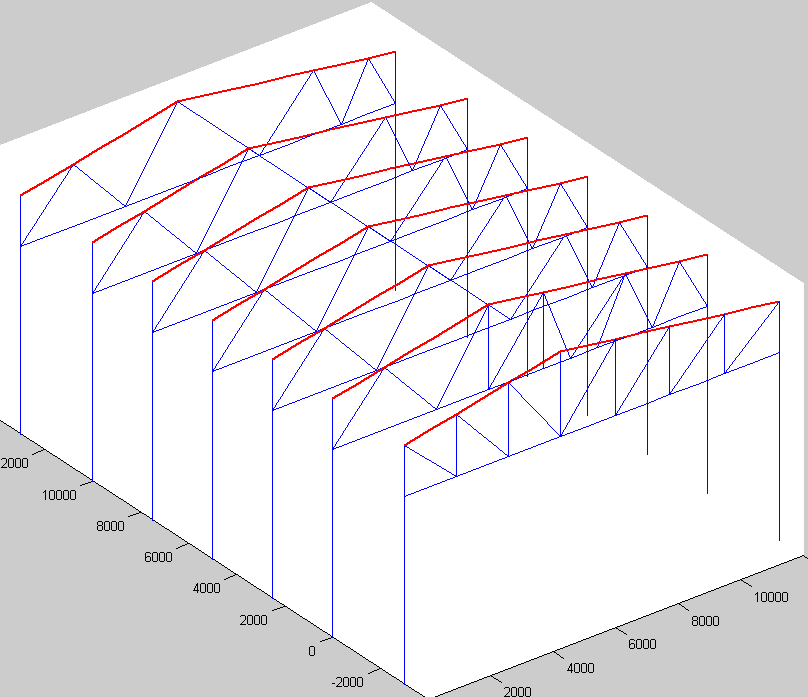

Ad esempio scegliamo con il primo pop-up tutti gli elementi aventi sezione "[L70x70x7] TB_1_HC {d10} Corrente superiore"

poi scegliamo quelli appartenenti al macroelemento (o assembly) TB_1 n.5:

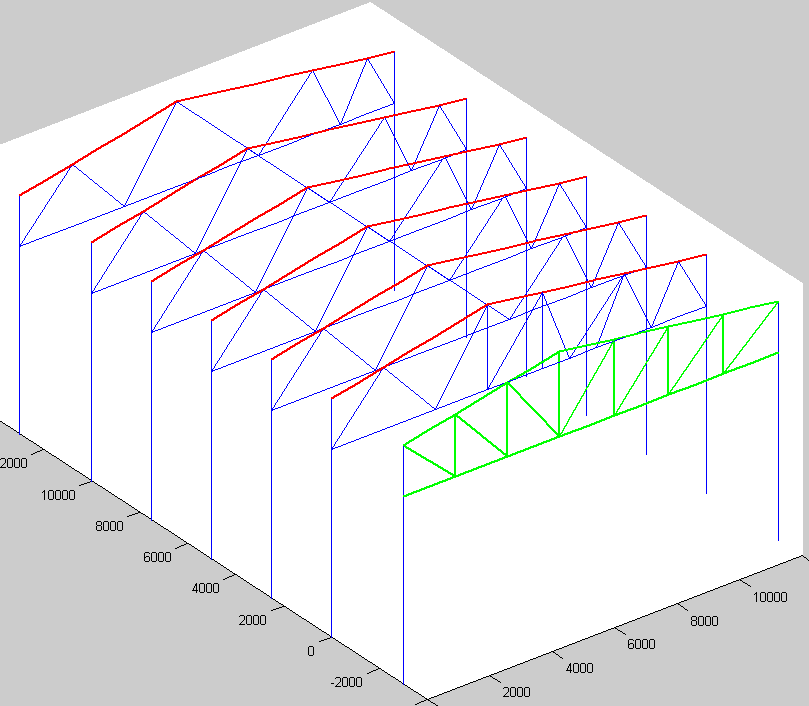

notiamo che il corrente superiore di TB_1 n.5 è stato "sovradisegnato" dal colore del macroelemento, e non è più rosso!

Se vogliamo resettare tutto premiamo "refresh".
