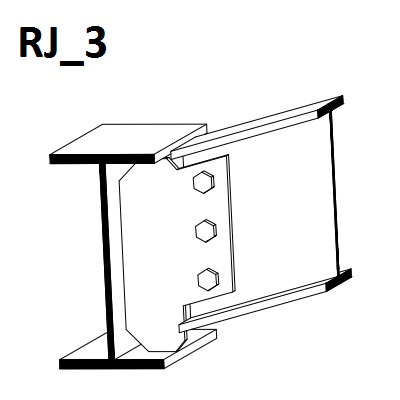

Questo nodo reale RJ_3 posiziona nel modello FEM un giunto di appoggio trave secondaria-trave principale di tipo H_beamcolumn_hinge2 (Nodo cerniera con paletta). Vi rimandiamo per esempi sui giunti reali posizionati alla pagina JASP (2).

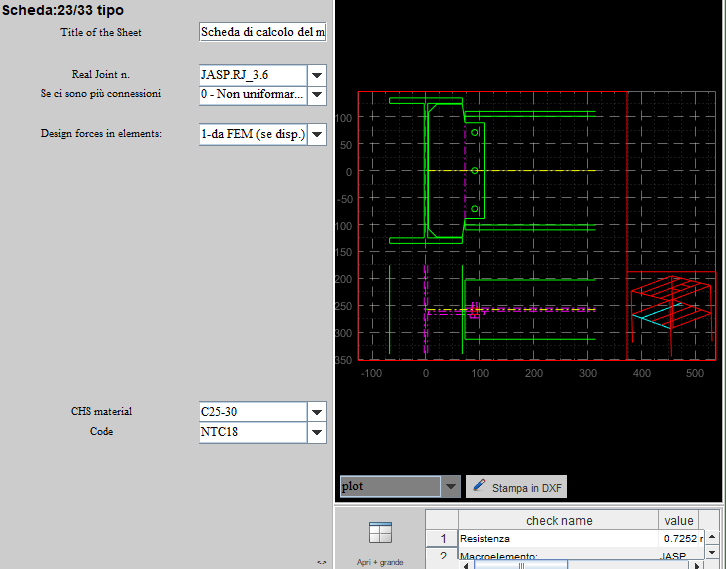

La scheda si presenta come segue

Al termine del calcolo troverete posizionati nel modello un giunto a cerniera, le opportune eccentricità saranno tenute in conto (per esempio se nel modello strutturale la trave secondaria ha lo stesso estradosso della trave principale, la paletta di appoggio sarà sagomata in maniera da ricalcare questa situazone) .

Vi rimandiamo alla pagina H_beamcolumn_hinge2 (Nodo cerniera con paletta) per dettagli su questo nodo.

Ricordate sempre che perchè i giunti reali posizionati funzionino è necessario avere prima

-1- definito le connessioni nel modello strutturale (Le connessioni nei software FEM) e

-2- definito la corrispondenza tra connessioni e giunti reali Edita la tabella connessioni.

Vi consigliamo di leggere la pagina Esagono delle azioni per comprendere meglio il simbolo grafico in basso a destra nella immagine rappresentativa del nodo.
