CalcS può utilmente impiegare (per alcuni tra i FEM da cui importa) informazioni sulle connessioni.


Questo comando è presente per tutti i modelli ad elementi finiti. Ad esempio [Modelli FEM->Straus7->Tabella connessioni reali RJ], ma anche [Modelli FEM->CMP->Tabella connessioni reali RJ] e così via.


Per la definizione di connessione rimandiamo alla pagina La connessione in CalcS.


Il comando consente di editare la corrispondenza tra le connessioni e i Giunti Reali posizionati (RJ_1, RJ_2  e cosi' via).

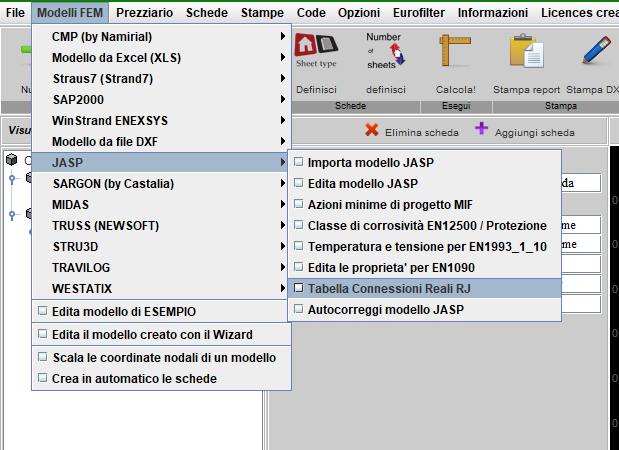

Si lancia dal Menu "Modelli FEM"->"Modello (JASP ad esempio)"->"Tabella connessioni reali RJ"

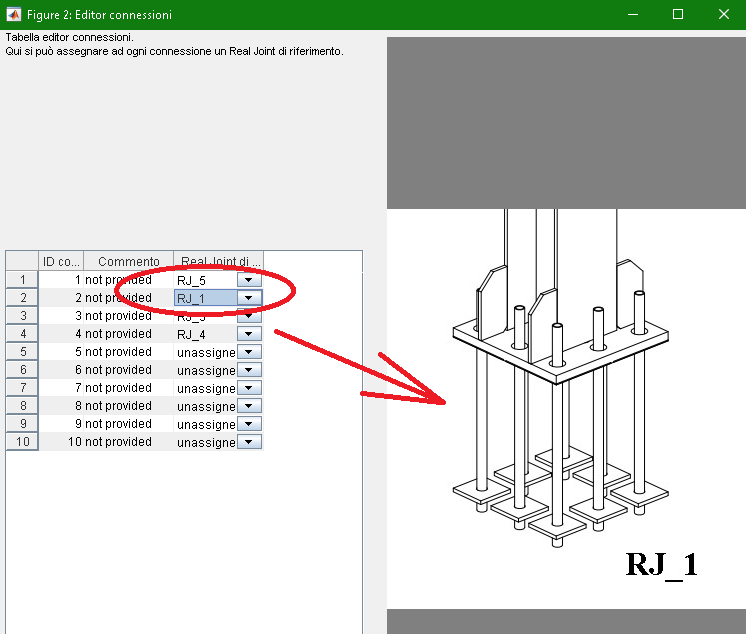

Se il modello è stato precedentemente importato compare una finestra nella quale è possibile assegnare alle

connessioni (numerate da 1 a 100.000) un commento ed un giunto reale RJ di riferimento:

nell'esempio sotto alla connessione 2 sono stati assegnati come target i giunti di tipo RJ_1.

Dopo aver assegnato una connessione alla estremità di un elemento, un logo della connessione compare nella zona a destra

della finestra.



Chiudendo la finestra di assegnazione dei giunti reali alle connessioni CalcS chiede se lanciare l'autocompositore schede (Comando "lancia autocomposizione schede"),

se si risponde si verranno create le nuove schede per i nuovi giunti reali che si dovessero essere definiti nel modello.
