Questa scheda calcola il Macroelemento "VIEWPORTbyBEAM". Un Macroelemento di tipo "VIEWPORTbyBEAM" è un elemento finito in un modello strutturale che ha la seguente caratteristica:

(1) Il nome della sezione contiene la stringa "VIEWPORTbyBEAM"

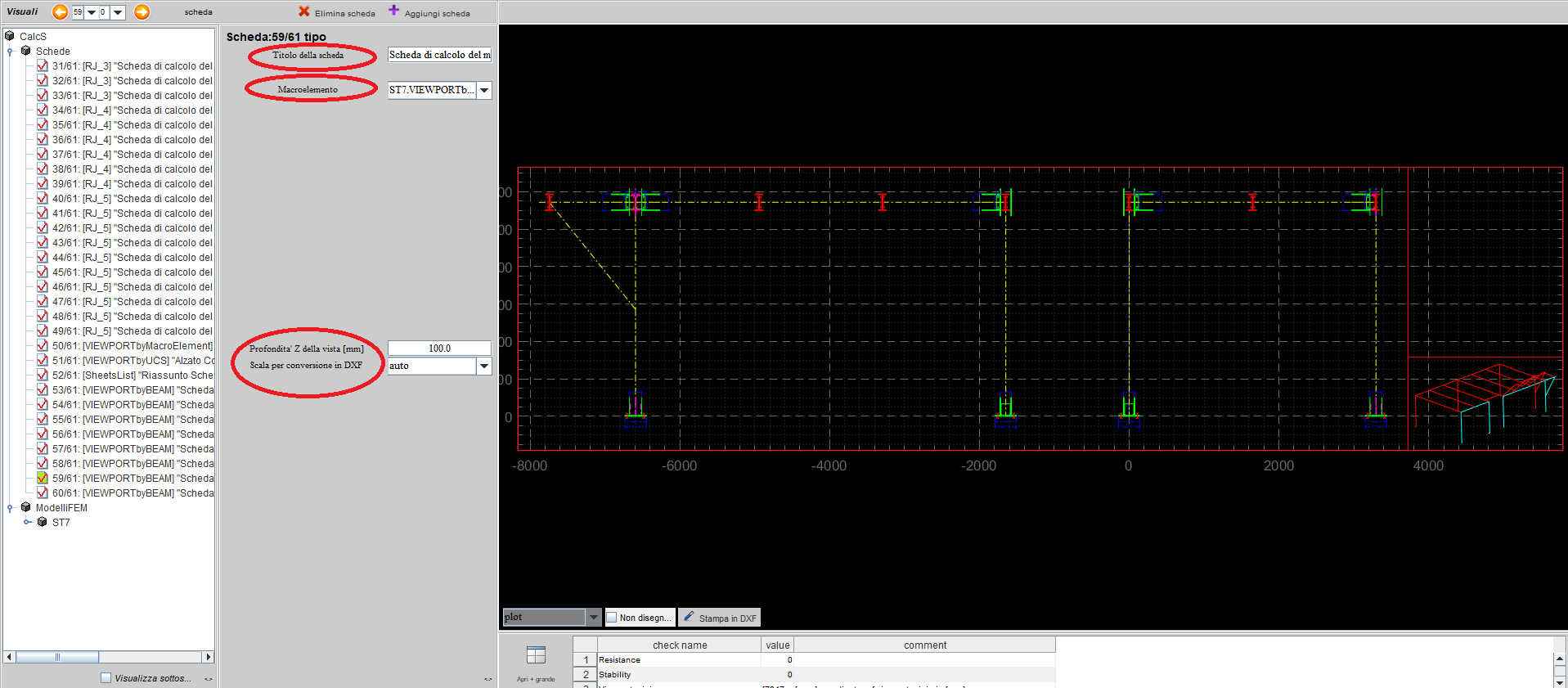

Ciascun elemento finito avente questa caratteristica genererà in automatico (se si lancia il Comando "lancia autocomposizione schede" dopo la importazione) una scheda come quella sottostante, che compila un disegno

di tutti i contenuti (Macroelementi e Giunti reali posizionati) che giacciono nel piano YZ dell'elemento finito.

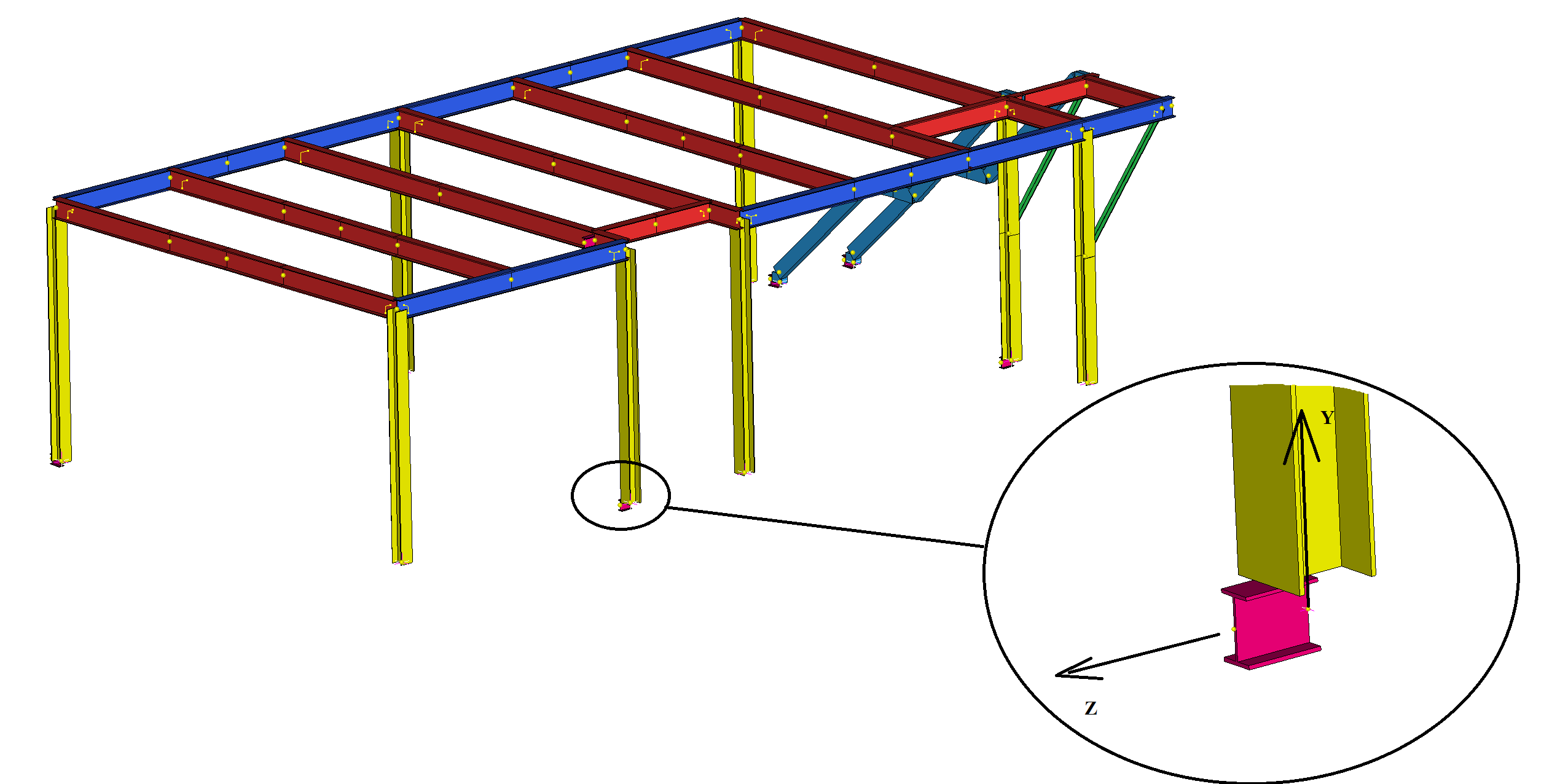

Ricordiamo che il piano YZ dell'elemento finito è il piano dell'anima per un profilo a doppio T (profili a doppio T): dunque per generare il disegno in figura sottostante basterà aver definito nel modello un elemento finito opportunamente disposto avente come nome della proprietà "Elemento ausiliario VIEWPORTbyBEAM". Nella figura a fondo pagina vedete una rappresentazione grafica di tale elemento finito ausiliario.

La scheda VIEWPORTbyBEAM permette di definire:

Titolo scheda: comparirà come nome del disegno nel cartiglio dopo la stamp ain PDF

Macroelemento: quale degli elementi disponibili rappresentare

Profondità Z della vista: aumentando questo valore possiamo rappresentare contenuti anche disposti ad una data distanza dal piano di sezione

Scala per conversione in DXF: Scegliere dal pop-up

Questa scheda è simile a VIEWPORTbyUCS.
