Scheda " EN1993_1_8_RHS_TorX_joint"


Questa scheda esegue il calcolo di un nodo tra due tubi RHS o CHS

Questa scheda rappresenta il calcolo di un "componente" così come definito da EN-1993-1-8 (Eurocodice sulle strutture in acciaio, progettazione dei collegamenti).

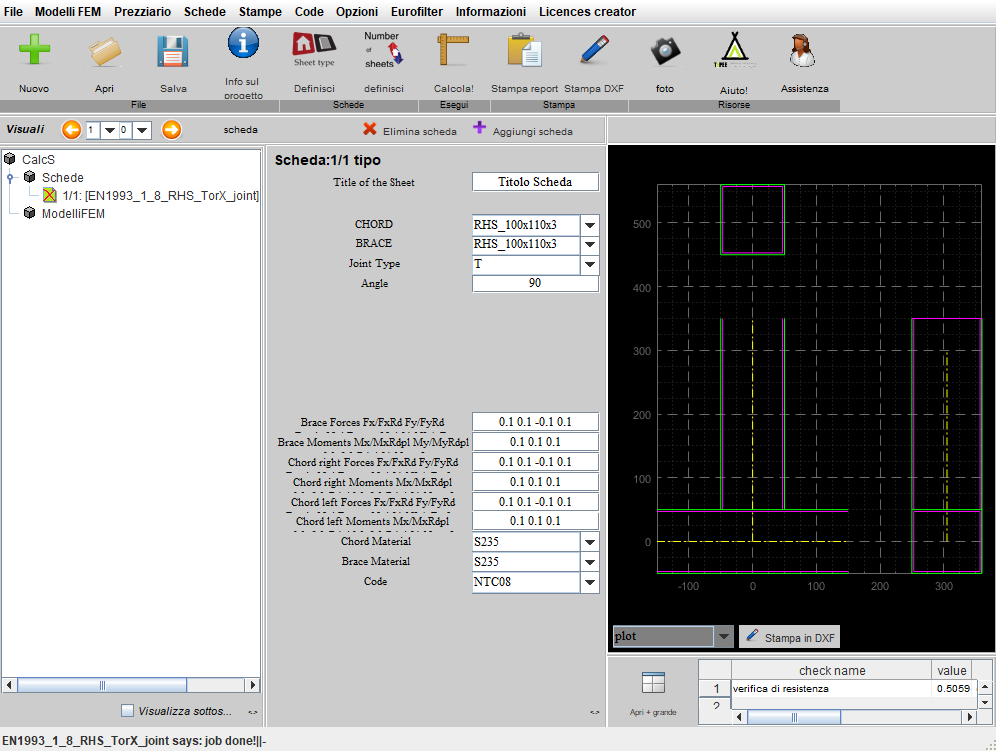

La scheda di calcolo si presenta in CalcS come rappresentato nella figura sottostante.



Di seguito si descrivono i diversi "campi" da compilare nella scheda da parte del progettista per eseguire il calcolo e stampare la relativa relazione (in cui vengono riepilogati i dati di input e le verifiche che vengono eseguite).


"Titolo della scheda": è il titolo della scheda, in cui poter inserire informazioni sul collegamento che si sta verificando (ad esempio il nome del collegamento, "Nodo1"...).

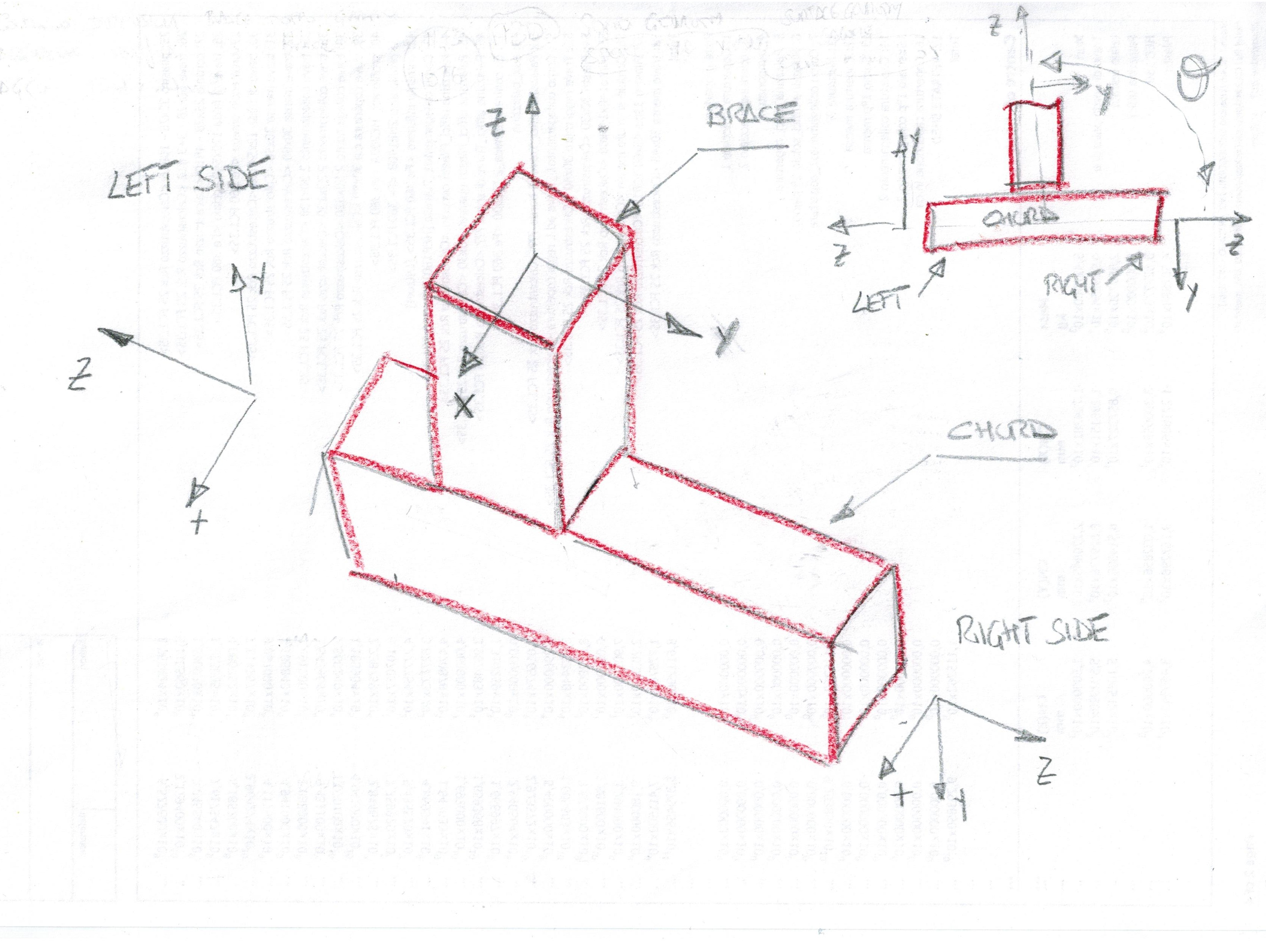

"CHORD": Colonna


"BRACE": Trave


"Tipo di giunto": Tipologia di giunto selezionabile dal menù a tendina.


"Angolo": Angolo di inclinazione in gradi tra il chord ed il brace





"Brace Forces": Forze nella trave adimensionalizzate rispetto alla resistenza

                                              Fx / FxRd  Fy / FyRd  Fz / FzRd


"Brace Moments": Momenti nella trave adimensionalizzati rispetto al momento resistente plastico

                                              Mx / MxRdpl  My / MyRdpl  Mz / MzRdpl


"Chord right Forces": Forze nella colonna a destra adimensionalizzate rispetto alla resistenza

                                              Fx / FxRd  Fy / FyRd  Fz / FzRd


"Chord right Moments": Momenti nella colonna a destra adimensionalizzati rispetto al momento resistente plastico

                                              Mx / MxRdpl  My / MyRdpl  Mz / MzRdpl


"Chord left Forces": Forze nella colonna a sinistra adimensionalizzate rispetto alla resistenza

                                              Fx / FxRd  Fy / FyRd  Fz / FzRd


"Chord left Moments": Momenti nella colonna a sinistra adimensionalizzati rispetto al momento resistente plastico

                                              Mx / MxRdpl  My / MyRdpl  Mz / MzRdpl


"Materiale del Chord": materiale di cui è costituito la colonna. Selezionabile dal menù a tendina.


"Materiale del Brace": materiale di cui è costituito la trave. Selezionabile dal menù a tendina.


"Normativa": norma da seguire per il calcolo e le verifiche. Selezionabile dal menù a tendina.


Una volta compilata la scheda, con il comando "Calcola!" CalcS esegue quanto richiesto. Si ottiene il risultato nel riquadro in basso, oppure cliccando su "Stampa report". Inoltre "Print dxf" permette di ottenere in formato ".dxf" gli esecutivi del nodo.
