detail
La scheda detail serve ad ottenere la relazione di calcolo di un certo dettaglio strutturale, vedere da quale connessione deriva, esplorarne lo stato di verifica (in CalcS la verifica è minore di uno se è soddisfatta).
La scheda detail, se richiesto, stampa le relazioni di calcolo in .html ed i disegni in DXF di uno, alcuni o tutti i dettagli presenti in un progetto.
Tali relazioni e disegni sono copiati nella stessa cartella in cui è salvato il file CalcS.

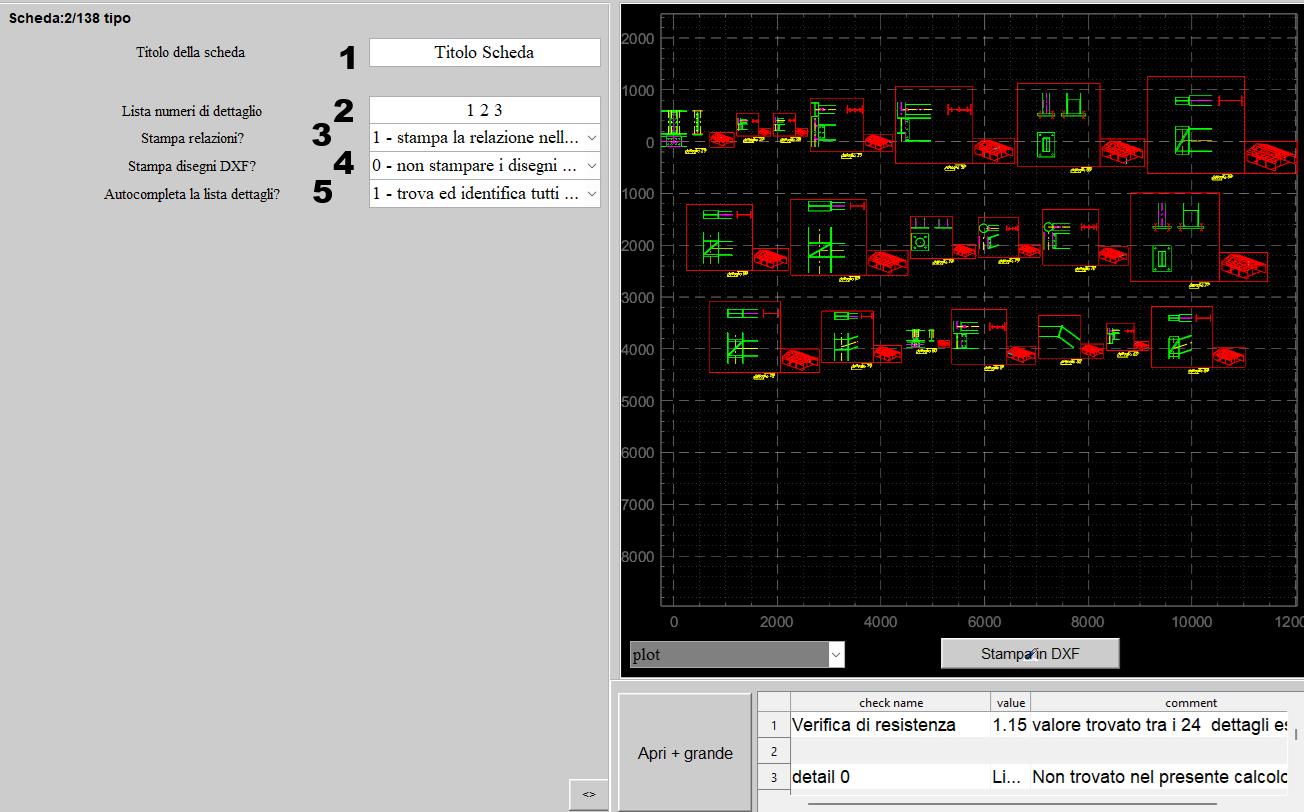

la scheda si presenta come nella immagine soprastante:
dato 1: Il titolo della scheda (possiamo scegliere il titolo che preferiamo)
dato 2: Un elenco dei dettagli. Possiamo scegliere:
- un solo dettaglio (ad esempio scrivendo in questo campo "22")
- più di un dettaglio (ad esempio scrivendo "22 23 72")
- possiamo scrivere un numero a caso (ad esempio "1") ma poi nel dato 5 imporre che CalcS calcoli in automatico
la lista di tutti i dettagli presenti nel calcolo corrente
dato 3: Possiamo scegliere 0 oppure 1. Se scegliamo "1" stamperemo le relazioni di calcolo dei dettagli, in formato ".html", nella cartella
in cui risiede il file di CalcS.
dato 4: Scegliamo 0 o 1. Se "1" otterremo il DXF di ciascun singolo dettaglio accanto al file di CalcS.
Dato che i dettagli sono persistenti (Persistenza degli ID di dettaglio) il DXF non viene riscritto se è già presente nella cartella, perchè
sarebbe inutile farlo.
dato 5: Scegliamo 0 o 1. Se "1" otterremo che CalcS autocompleti la lista dei dettagli aggiungendo tutti i dettagli che sono calcolati
nel file corrente!

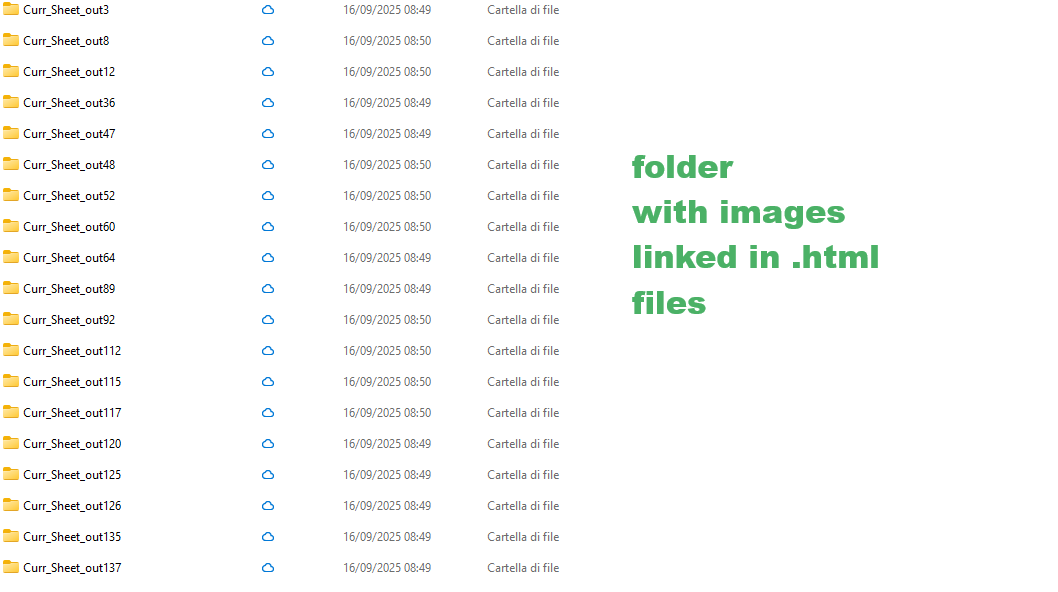

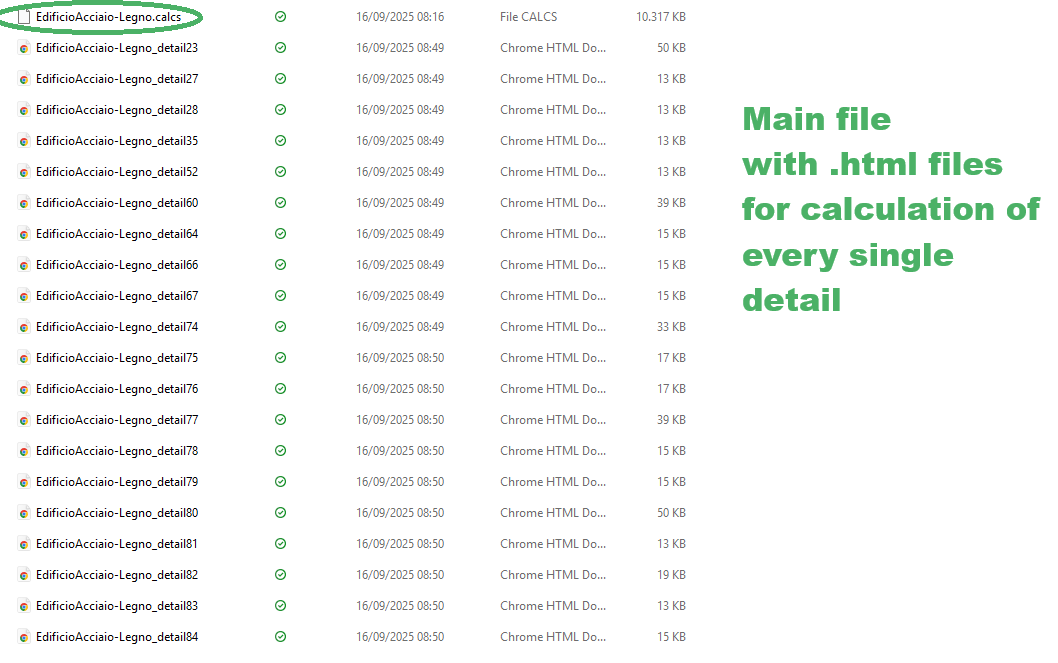

Se si richiede di generare relazioni di calcolo o disegni, essi vengono salvati nella cartella in cui è salvato il file CalcS.
Quando una scheda di CalcS ha generato un dettaglio, viene ad esso associato un ID di dettaglio (generato dal demone dei dettagli) .
L'insieme dei dettagli di una struttura viene chiamato "abaco dei dettagli" e si può ottenere con questa scheda scegliendo "1" nel dato 5 (autocompletamento dei dettagli).
Alcuni usi tipici di questa scheda sono:
(a) generare la relazione di calcolo solo di una selezione di 10 dettagli (anche se il file ne contiene di più) allo scopo di presentare una relazione di calcolo dei nodi più contenuta, oppure
(b) generare la relazione di calcolo di un singolo dettaglio.
