Tramite il metodo dei giunti reali posizionati (di cui potete leggere nella pagina Le connessioni nei software FEM ) vediamo come efefttuare calcolo dei nodi e disegno esecutivo di un soppalco metallico.

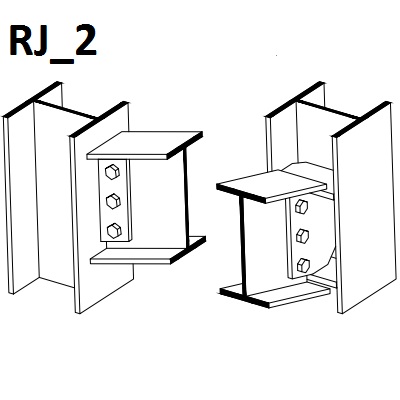

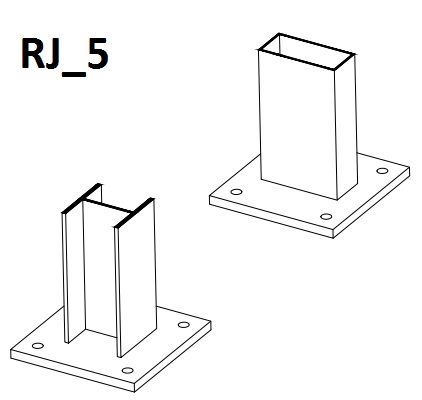

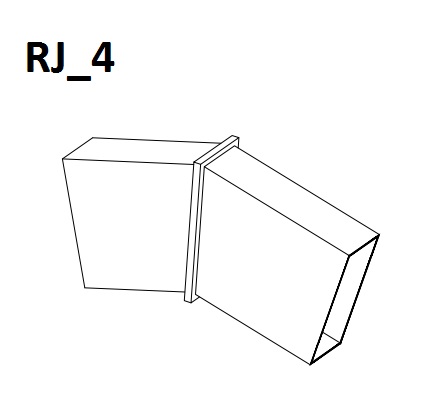

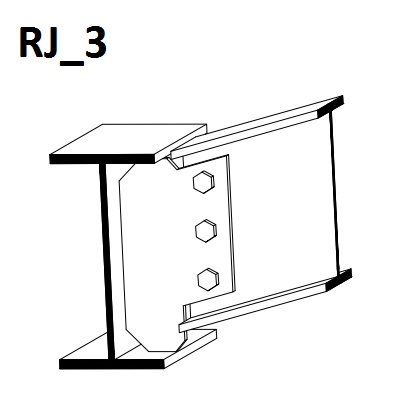

Useremo 4 giunti principali:





Il materiale per seguire il tutorial di questa pagina (incluso il modello ad elementi finiti in JASP) è disponibile nel menù "corsi->corso soppalco(AR)". Il menù è attivo nelle versioni uguali o superiori alla basic, o se avete partecipato ad un corso web (Corsi).

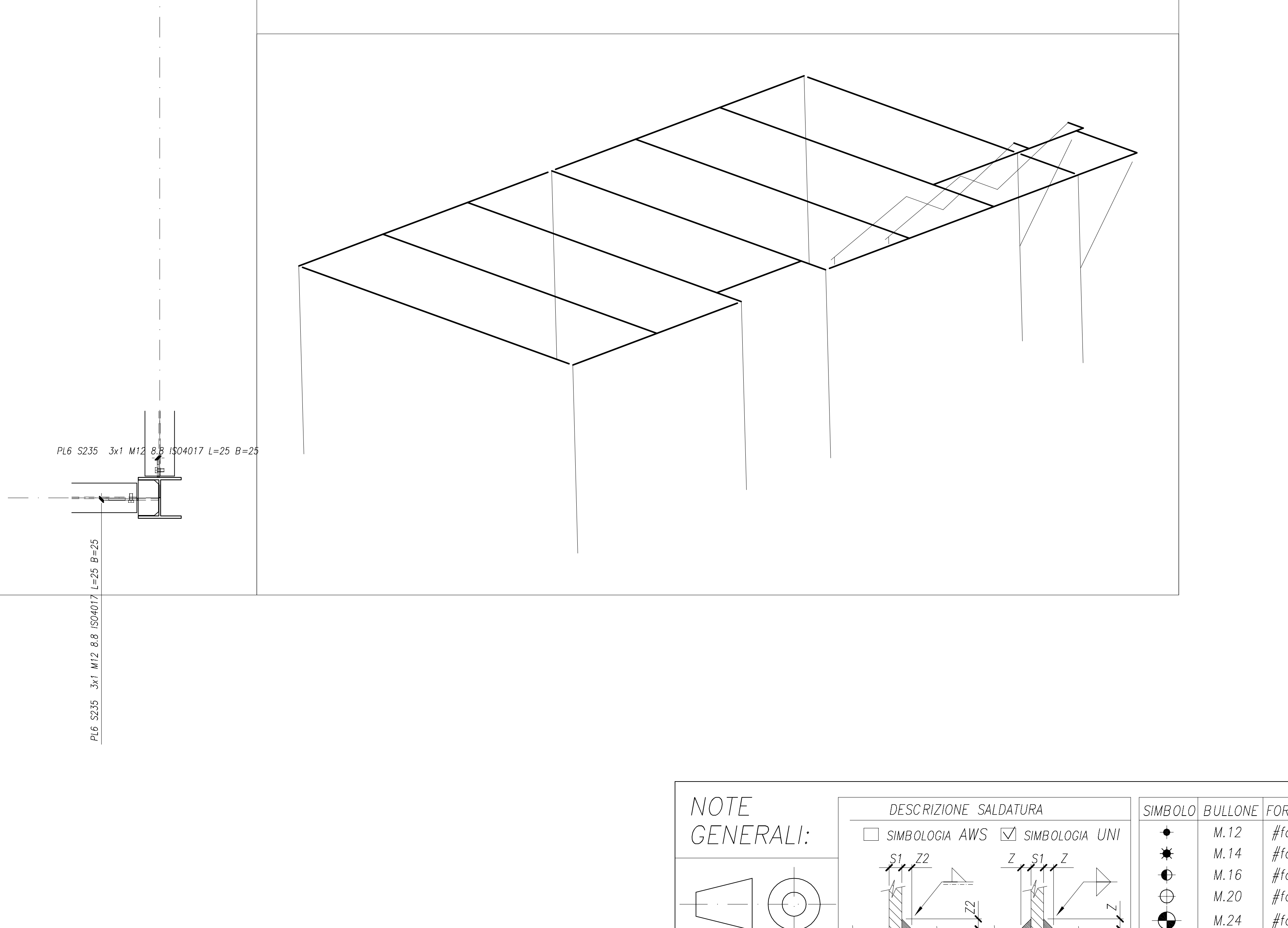

Nella figura seguente vediamo il modello JASP, e nelle successive alcuni screenshot dei disegni esecutivi ottenuti tramite CalcS.



Pianta complessiva dei pilastri



Un dettaglio della pianta pilastri
