Esempi
In questa Sezione vi mostriamo alcuni esempi di cosa può fare CalcS:Sono esempi che hanno valore tipologico, sebbene derivino da casi reali abbiamo modificato i profili e le geometrie.
Abbiamo usato il termine "tipologico" ma avremmo forse dovuto usare il termine "topologico":
- se in una immagine vedete una capriata sapete che CalcS considera e progetta capriate di tantissime geometrie, purchè abbiano un corrente inferiore ed uno superiore,
- se in una immagine vedete un controvento di parete, sapete che l'unico requisito perchè CalcS lo possa trattare come tale è che colleghi due colonne...
e così via.
Oltre a questa pagina, vi invitiamo anche a leggere la pagina dei tutorial: importare e calcolare una struttura

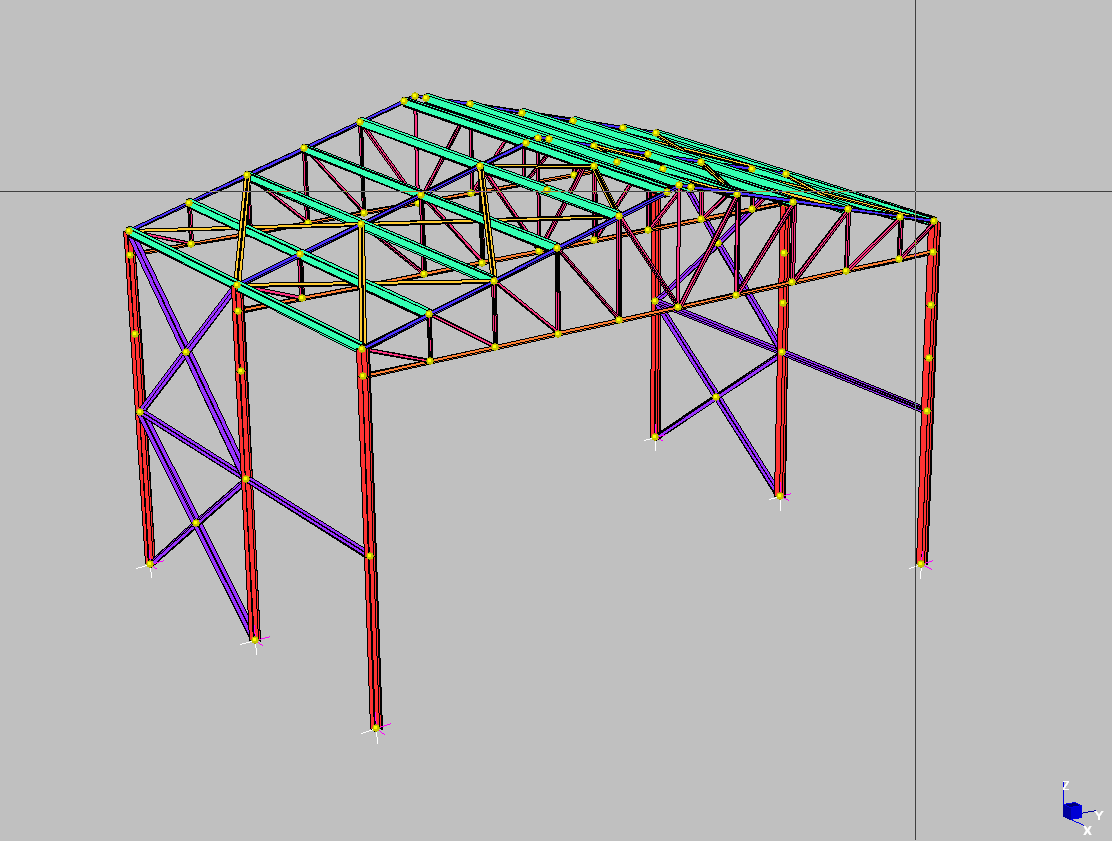

Esempio 1: Capannone con due falde (copertura reticolare)
(realizzabile con CalcS_starter, CalcS_basic, CalcS_intermediate, CalcS_full senza moduli aggiuntivi Licenze disponibili)

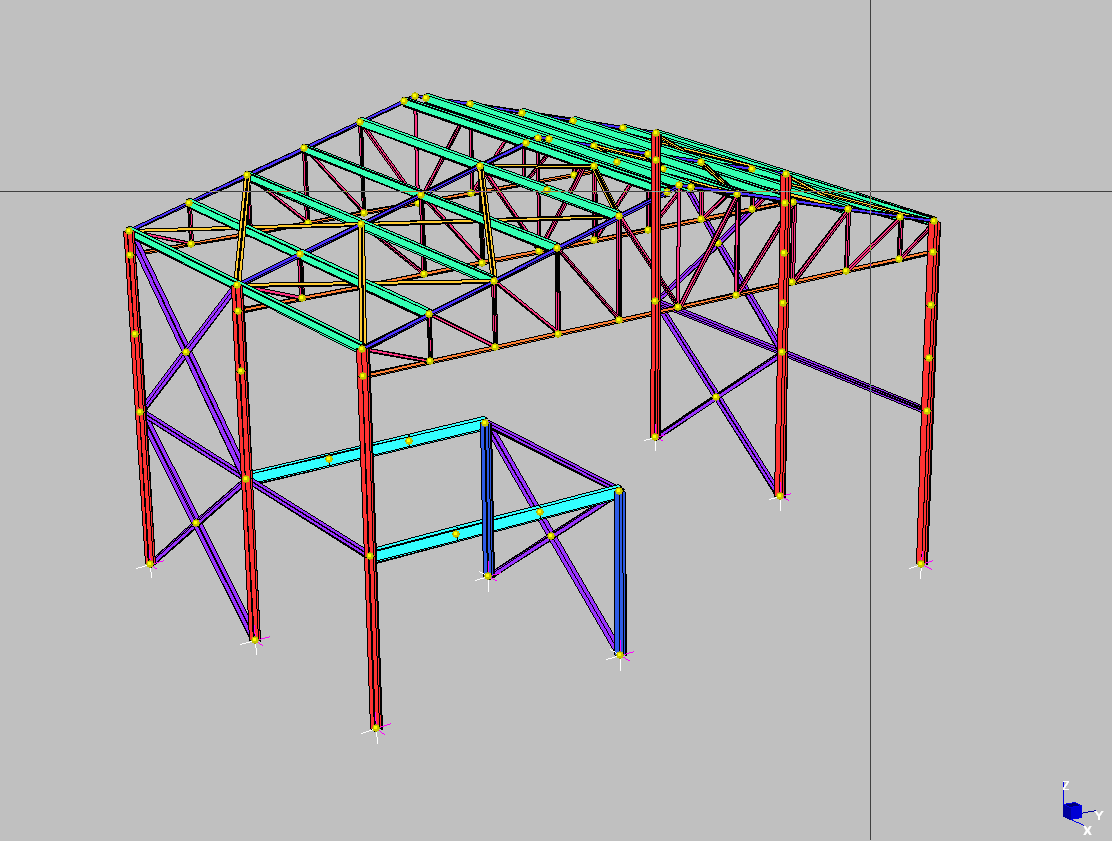

Esempio 2: Capannone con due falde e soppalco interno (copertura reticolare)
(realizzabile con CalcS_starter, CalcS_basic, CalcS_intermediate, CalcS_full con modulo per Telai Licenze disponibili)

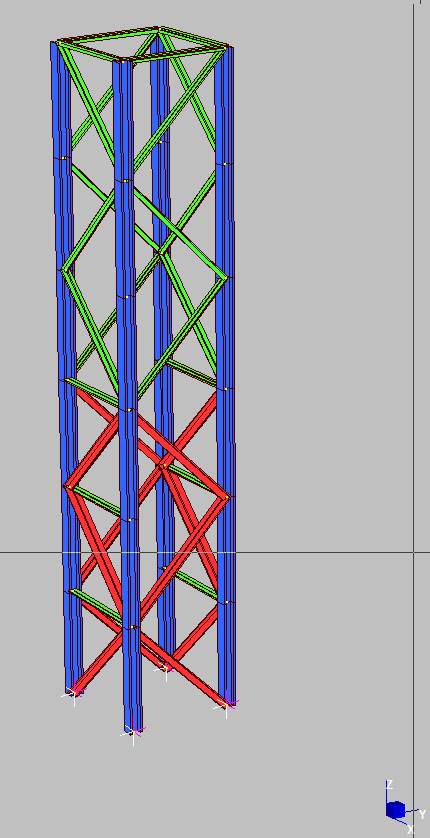

Esempio 3: Totem pubblicitario con geometria reticolare
(realizzabile con CalcS_starter, CalcS_basic, CalcS_intermediate, CalcS_full senza moduli aggiuntivi Licenze disponibili)

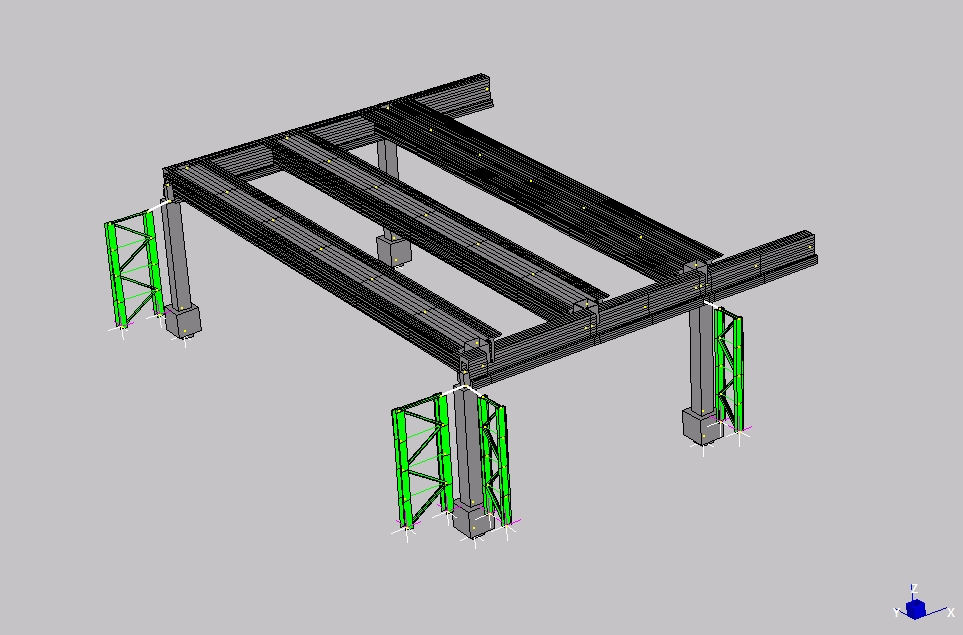

Esempio 4: Rinforzo Sismico di edificio in C.A.
(realizzabile con CalcS_starter, CalcS_basic, CalcS_intermediate, CalcS_full senza moduli aggiuntivi Licenze disponibili)
Un edificio in c.a. prefabbricato costituito da
- 4 pilastri,
- 2 travi ad omega porta tegolo con sbalzo
- 3 tegoli di copertura (collegati da strutture in policarbonato e acciaio)
e' sismicamente vulnerabile a causa di mancanza dei collegamenti e scarsa armatura pilastri.
Dopo aver realizzato i collegamenti il progettista ha scelto di realizzare 4 contrafforti di controvento esterno: CalcS partendo dal modello strutturale (realizzato in Straus7) ha progettato i nodi e relizzato le tavole che trovate in allegato:
\Example4_rinforzo edificio CA.zip
Esempio 5: Soppalco per uso industriale con stralli
(realizzabile con CalcS_starter, CalcS_basic, CalcS_intermediate, CalcS_full senza moduli aggiuntivi Licenze disponibili).
I nodi tra le travi in azzurro e le colonne si possono definire in maniera compiuta solo avendo a disposizione il modulo telai.

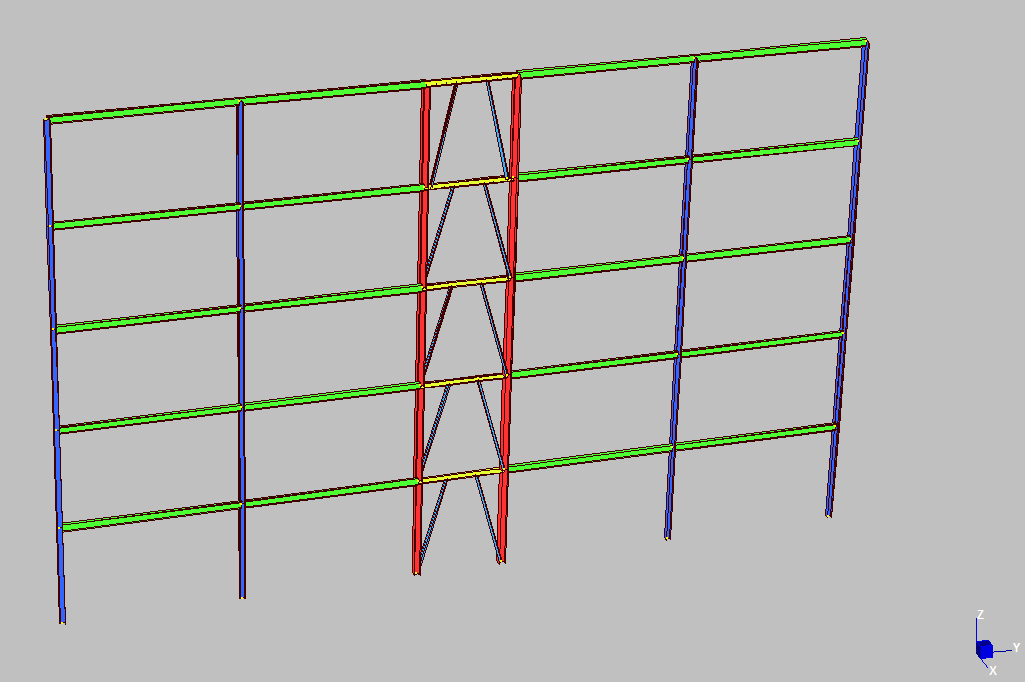

Esempio 6: Edificio multipiano con link sismici, in alta duttilità
(realizzabile con CalcS_starter, CalcS_basic, CalcS_intermediate, CalcS_full senza moduli aggiuntivi Licenze disponibili).
I nodi tra le travi e le colonne si possono definire in maniera compiuta solo avendo a disposizione il modulo telai.

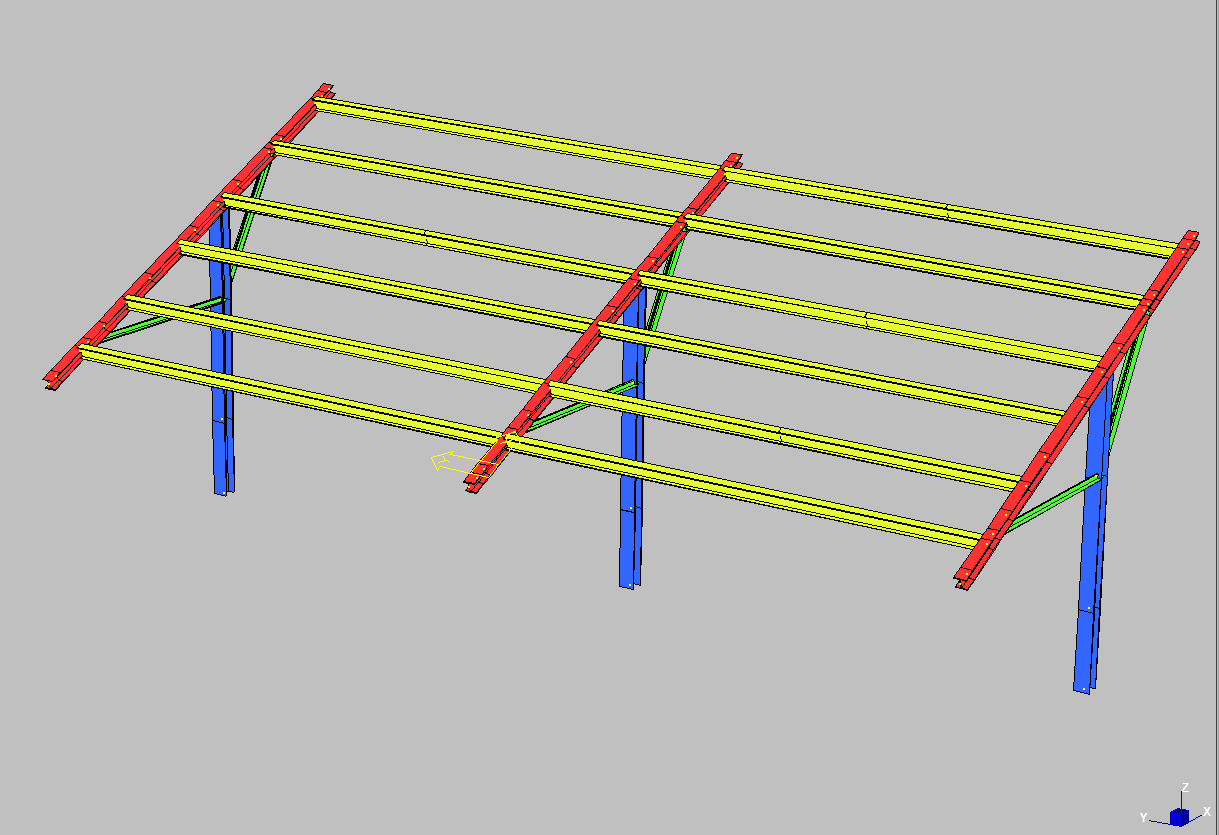

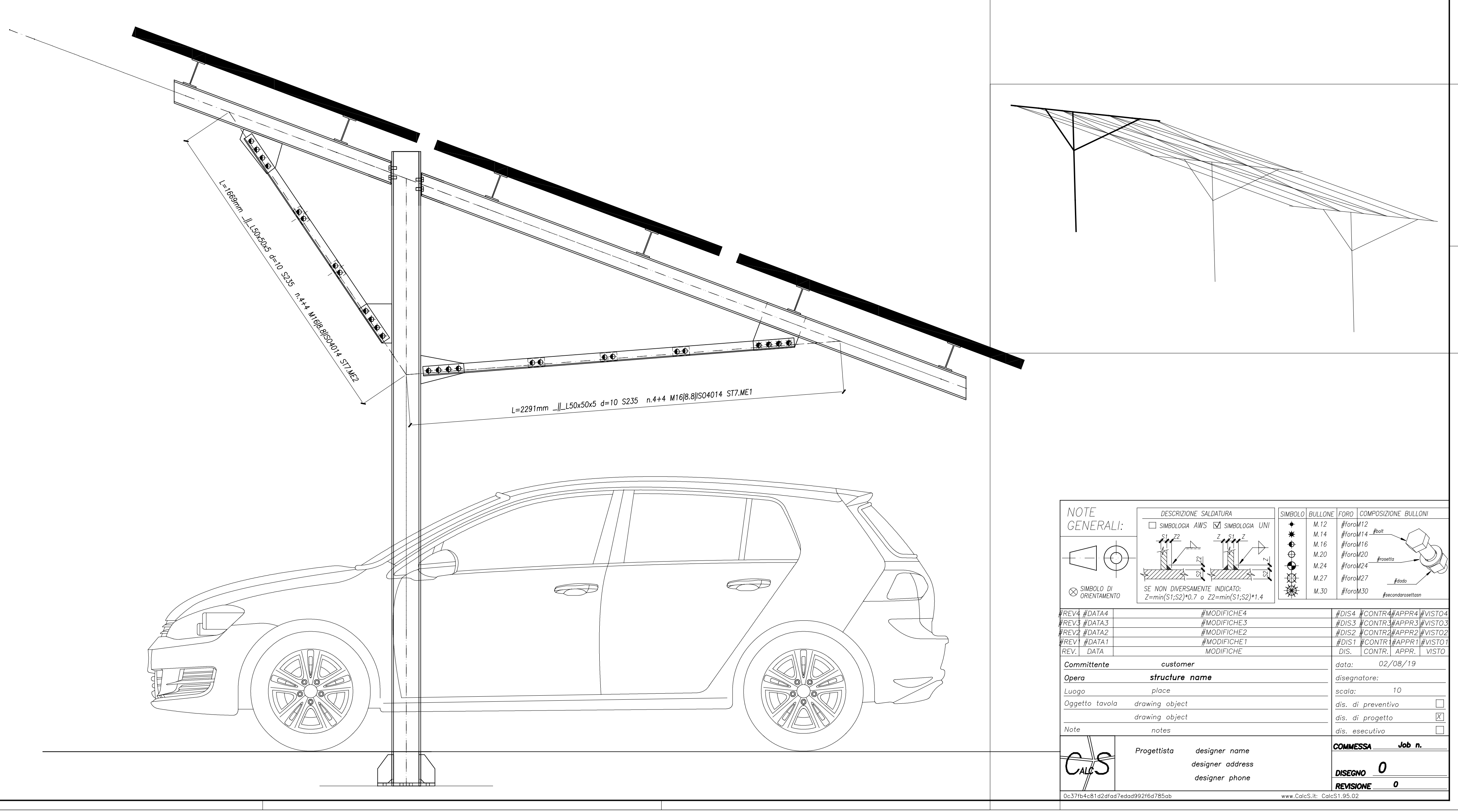

Esempio 7: Tettoia Fotovoltaica
(realizzabile con CalcS_starter, CalcS_basic, CalcS_intermediate, CalcS_full senza moduli aggiuntivi Licenze disponibili).

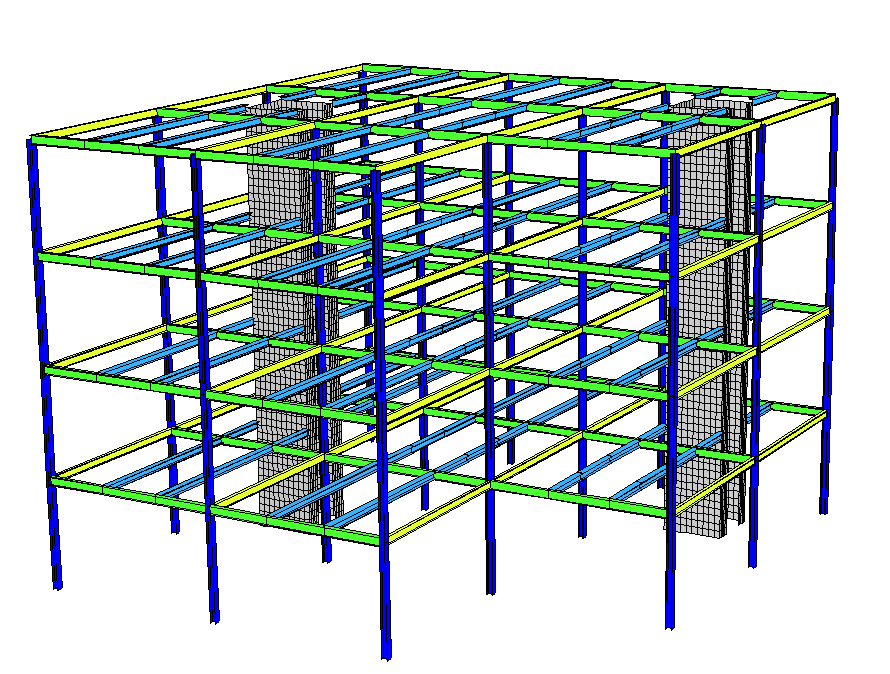

Esempio 8: Edificio multipiano con nucleo in CLS e travature in acciaio
(realizzabile con CalcS_starter, CalcS_basic, CalcS_intermediate, CalcS_full senza moduli aggiuntivi Licenze disponibili).
Un insieme di colonne e travi (con eventuale controventatura provvisoria) può essere eretta in tempi strabilianti, dando tempo al vano ascensore
di essere gettato in opera e salire di livello mentre si fanno i getti della lamiera collaborante di piano. Un edificio con costi incredibilmente competitivi e tempi
di realizzazione cortissimi. Tutta la parte in acciaio potete progettarla con CalcS

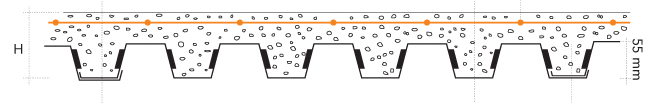

(esempio di lamiera di piano da sito Marcegaglia)
